  • 产品描述

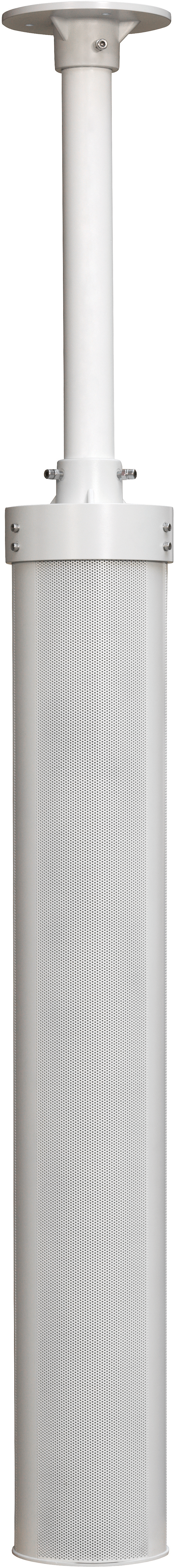

          每个 ORBIT 全向阵列都有一个非常严格控制的波束，可根据特定应用或环境的需要进行调整，包括对称或不对称、单叶、双叶或三叶设计，ORBIT 可悬挂在场地中央。
          高功率音频数字信号处理器（如模拟设备）可提供 24 个通道的强大处理能力，从而实现精确的波束控制和均匀的信号模式，在 360 度波形中，半径 100 米的距离内保持在 3 分贝以内！
          ORBIT 系列可提供严格控制的波束，垂直开口角度较小，最大可达 3 度，可提供精确控制的听音区域和高清晰度，并具有最大的信号与混响比。ORBIT 包含三个 120 度的光束，可覆盖 360 度的区域。因此，它是在大型混响环境中集中安装在天花板下的完美工具。
          可提供额外的输入卡，在 ORBITS 之间建立数字连接，或通过 ATEÏS -Net™ 连接，并由 ATEÏS Studio 软件控制。可选的 ORBIT360 机架控制器 (MRC) 可提供 2 个完全可控的音频输入和 2 个从属输出、TCP-IP 连接、RS485 和数字网络 ATEÏS-Net™ 以数字方式连接 ORBITS。
          每个 ORBIT 都标配 24 V 直流备用电池输入、放大器和基于内部高频载波检测的扬声器元件监控，以及音频输入和从属输出上的 20 kHz 输入信号监控。ORBIT 系列专为生命安全应用而设计，在这些应用中，需要满足语音疏散系统的现代标准的特殊要求。ORBIT 节点的放置距离可达 100 米。光纤转换器也可用于更远的 100 米距离。
  • 主要功能

    •    专为混响环境中的高质量语音和背景音乐应用而设计
    •    严格控制横梁角度，最大可达 3 度，并可通过 9 个步骤进行塑形
    •    通过软件控制实现非对称和对称布置
    •    集成 DSP 控制，带有 8 段 PEQ、噪声门、延迟室、峰值限制器、优先输入 VOX 控制和用于环境噪声感应的电平提升麦克风
    •    可调整的声学中心可在阵列上自由移动，使波束形状与聆听区域相匹配
    •    24VDC 输入用于备用电池，20 kHz 输入监控
    •    内部高频载波扬声器监控
    •    环境噪声传感器和温度传感器，带防冻功能
    •    电池监控
    •    故障报告触点
    •    通过以太网传输音频和数据，提供详细的状态报告
    •    基于 PC 的设置（总线上最多可连接 32 台 Orbit 设备）
    •    支持用于室内声学模拟的 EASE DLL 和 CATT DLL
    •    声压级在至少 60 米的距离内变化不超过 ±2 dB

  • 参数规格

    音频特性
    24 个 70 瓦 D 类放大器通道
    声压级覆盖范围变化不超过 1dB可变声学中心
    三叶控制
    RS485 连接
    通过 TCP/IP 接口进行远程访问
    双模电源 + 备用电池（24 VDC）
    频率响应： 90 ~ 18000 Hz
    最大声压级 声压级：93 dBA ± 1dB
    双音频输入： 接触式为 0 dB
    DSP 模块： ADSP21369-400 2.4 G ops 400 片/滤波器/24 通道

    一般参数
    交流电源输入：230 伏交流
    直流电源输入：24 伏直流
    预延迟： 1000 毫秒
    均衡：8 波段 PEQ
    峰值限制器：电平可调
    静音：音频开/关
    信号指示灯： 削波/音频/限幅器/噪声门
    线路监控：功放、输入信号、路由器、处理器、监控、驱动器主动
    反馈（可选）、紧急备份
    输入线路检测，18 ~ 20 kHz（可调）
    噪音感应：机载
