•       TERRA-SAP是一款基于IP多用途音讯终端设备,本机配置2信道的XLR及1组3.5 mm音讯输入,搭配20W x 2信道的功放输出,可以满足一般中小型本地扩声(会议、教学、手术室等)。此外,亦配置了3信道的MIC输入,可搭配吊顶式MIC收音本地的声音传给远端,TERRA-SAP特别设计了独立3回路的AEC回声抑制处理,有效解决远端声音经由本地扩声后,再经由本地吊顶MIC收音回传给远端所造成的回声。对于有需要额外输出的使用环境,本机还配置了1组3.5 mm及1组欧式端子输出,这2组输出具有矩阵功能,可以外接功放器到手术观摩室、监听室、录音等。

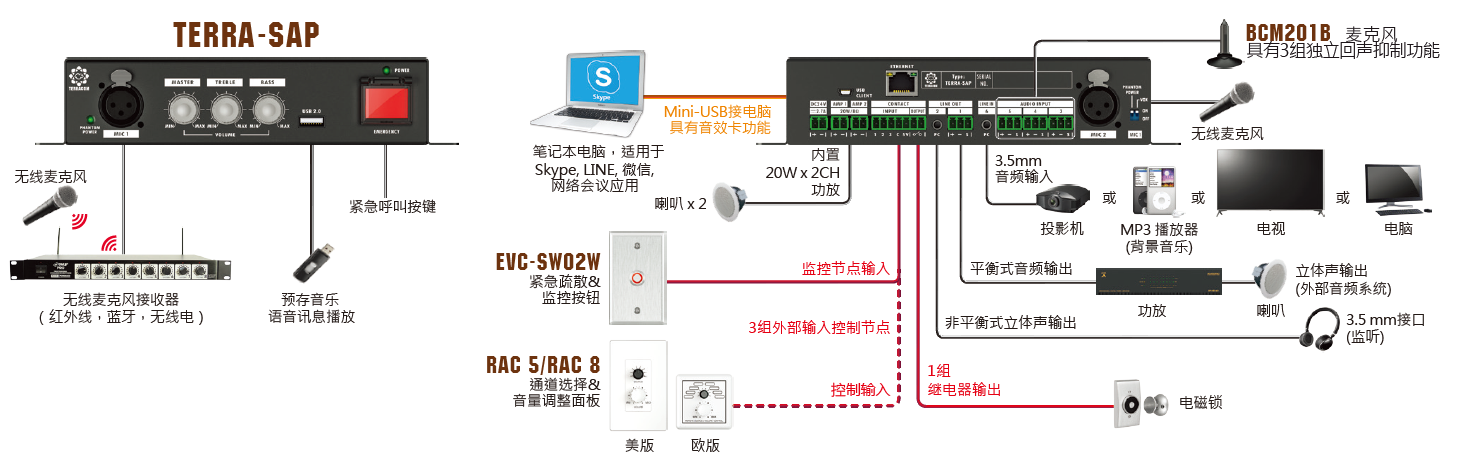

          TERRA-SAP可搭配Skype、LINE、微信等通信软件,实现简易的远端教学、手术医疗、会议等功能,将笔记型电脑的输出(远端过来的声音)接到本机3.5 mm输入,实现本地端外部扩声。笔记型电脑的MIC输入接到本机的3.5 mm输出,除了可以将2组XLR麦克风音讯传给远端外,本地端的3组吊顶式MIC(具AEC回声抑制功能)也能将本地的环境声音(包含教室、手术室、会议室的人声)传给远端。此外,本机已具有Mini-USB界面,可以不用3.5 mm模拟输入/输出信道,直接将机器背面的Mini-USB接到笔记型电脑,亦可达到远端音频视讯功能。

          TERRA-SAP同时具有IP /SIP,G.711、G.722、MP3音讯编译码功能,能与TERRACOM IP网络广播系统整合。可接收广播、预存音乐语音播放,也可以实现与其它IP终端的对讲。特别是在安全性方面,可以使用TERRA-SAP前面板的红色紧急按键,或是由机器背板的可自定义接点触发,紧急呼叫控制中心或保全室,通过麦克风或吊顶式MIC实现本地与控制中心的双向对讲。在特殊情况下,也可以由控制中心提取TERRA-SAP,透过吊顶式MIC进行监听,取代传统人力必须到现场勘查是否扩声系统正常运行。

  • •可透过Web浏览器控制、编辑、监控及管理系统。
    •基于IP /SIP构架的多用途音讯终端,广播、免手持对讲、紧急求助、音讯串流、自动排程播放、远端教学、回声抑制、环境噪音消除等功能。
    •全数位DSP音讯处理,PEQ参数均衡、AEC回声抑制、AGC自动音量增益控制、高/低通滤波、VoIP等。
    •采标准的CAT5/6布线,数位传输音讯与控制信号。
    •内置20W x 2信道(D类)功放给本地扩声,具主音量及高、低音控制。
    •1组欧式端子平衡线路输出,1组3.5 mm输出。
    •2组XLR音讯输入(带幻象供电),具人声辨识噪声门及自动音量增益控制。
    •3组欧式端子平衡输入(带幻象供电),具独立AEC回声抑制功能。
    •1组3.5 mm输入。
    •后面板Mini-USB接口,具声卡功能与笔记型电脑连接。
    •前面板USB 2.0,可播放音乐/语音档案。
    •3组可自定义功能接点,支持网络音源选择、接点触发控制。
    •1组relay out继电器接点输出,可以用来控制其它设备,如电磁锁。

  • 主要规格参数

    功耗
      DC直流供电 : 21 ~ 26 VDC
      最大功耗: 60W
      额定负载电容: 680 nf

    数字音频处理
      模拟/数字转换: 24 位
      采样率: 48 kHz
      响应频率 : 20 Hz ~ 20 kHz (±1.5 dB) @ 0 dBu
      SNR: > 92 dB

    音频特性 (MIC麦克风)
      等效输入噪声: < -110 dBrA @ 3 dB gain
      输入阻抗: 10k ohm
      输入增益调节范围 (MIC 1 & 2): 3 ~ 21 dBu (可調整的)
      最大输入声压 (MIC): -3 dBu @ 3 dB gain
      共模抑制比: < -100 dB @ 3dB gain, -3 dBu (1 kHz) in
    总谐波失真: < 0.005 % @ 3 dB gain, - 3dBu (1 kHz) in
      通道串音比: > 70 dB @ 3 dB gain, -3 dBu (10 kHz) in
      幻象供电: 48 VDC, 7 mA

     音频特性(欧式端子Line音讯输入/输出)
      输入灵敏度范围: 12/24/36/48 step (fixed)
      输入阻抗: 10k ohm
      输出阻抗 (平衡式): 20 ohm
      最大输入声压 (Line in): -12 dBu @ 12 dB gain
      最大输出声压(Line out): 0 dBu @ 0 dB gain


    音讯特性(3.5 mm接口Line音讯输入/输出)
      输入阻抗:5k ohm
      输出阻抗(平衡式):6 ohm
      最大输入声压(Line in):-3 dBu @ 0 dB gain
      最大输出声压(Line out):0 dBu @ 0 dB gain

    网络RJ45接口
      最长距离:100m (RJ45 金属接头, STP CAT5/6)
    继电器输出接口控制
      最大承受电压:直流100 V
      最大承受电流:0.5A

    外部输入控制触点
      触点控制方式
          非隔离模拟式接点(短路接点),pull-up 3.3V/6.2 kΩ
          具侦测功能式接点

      电压
          开路:> 2.2 VDC
          未触发电压:1.5 ~ 2.2 VDC
          触发时电压:1.5 ~ 0.8 VDC
          短路时电压:< 0.8 VDC

    外观
      宽 x 高 x 深: 215 x 45 x 130 mm
      重量: 0.5 kg
      颜色: RAL 7016

    环境
      工作环境: -5 ºC ~ +55 ºC (+ 23 ºF ~ +131 ºF)
      储存温度: -40 ºC ~ +70 ºC (-40 ºF ~ +158 ºF)
      湿度: 20% to 95%
      大气压强: 600 to 1100 hPa
      散热: 68 BTU/hr

  • 精简型远端教学、手术医疗音讯终端,具备AEC回声抑制
    整合IP编译码功能,支持广播、对讲、英听教学、远端监听、紧急求助
